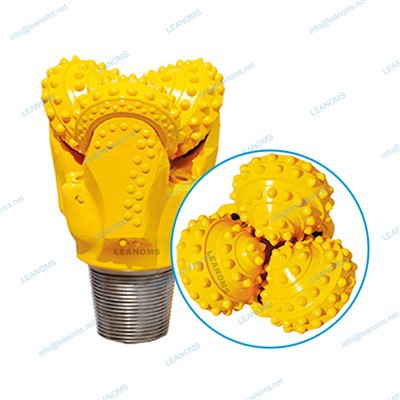

Τρυπάνι τρυπήματος Tricone Bit

Το Tricone Bit Drilling είναι πολύπλοκα εργαλεία διάτρησης που αποτελούνται από πολλά κύρια μέρη, συμπεριλαμβανομένων των κώνων, των ρουλεμάν και του σώματος του τρυπήματος. Η διαδικασία κατασκευής αυτών των εξαρτημάτων περιλαμβάνει διάφορα στάδια και υλικά για να διασφαλιστεί ότι τα κομμάτια τρικονίου είναι ανθεκτικά και ικανά να χειριστούν τις προκλήσεις της γεώτρησης σε διαφορετικούς γεωλογικούς σχηματισμούς. Ακολουθεί μια επισκόπηση της διαδικασίας κατασκευής των κύριων εξαρτημάτων ενός bit tricone:

1. Κώνοι:

Υλικό:Οι κώνοι συνήθως κατασκευάζονται από κράμα χάλυβα υψηλής ποιότητας.

Διαδικασία Παραγωγής:

Σφυρηλάτηση:Τα κενά κώνου δημιουργούνται μέσω σφυρηλάτησης, μια διαδικασία που περιλαμβάνει τη θέρμανση του χάλυβα σε υψηλή θερμοκρασία και στη συνέχεια τη διαμόρφωσή του χρησιμοποιώντας εξειδικευμένα μηχανήματα.

Θερμική επεξεργασία:Οι σφυρηλατημένοι κώνοι υποβάλλονται σε θερμική επεξεργασία για να ενισχυθεί η σκληρότητα και η σκληρότητά τους. Οι διαδικασίες θερμικής επεξεργασίας περιλαμβάνουν σβέση και σκλήρυνση για να επιτευχθούν οι επιθυμητές μεταλλουργικές ιδιότητες.

Κοπή δοντιών:Μετά τη θερμική επεξεργασία, οι επιφάνειες του κώνου υποβάλλονται σε μηχανική επεξεργασία για να δημιουργηθούν χώροι για την εισαγωγή των στοιχείων κοπής, όπως ένθετα καρβιδίου του βολφραμίου. Αυτά τα ένθετα πιέζονται στην επιφάνεια του κώνου και συγκρατούνται στη θέση τους χρησιμοποιώντας ισχυρή κόλλα ή διαδικασία συγκόλλησης.

Τελική κατεργασία:Οι κώνοι υποβάλλονται σε τελική κατεργασία για να επιτευχθούν οι ακριβείς διαστάσεις που απαιτούνται για τη σωστή εφαρμογή και την περιστροφή εντός του κομματιού.

2. Ρουλεμάν:

Υλικό:Τα ρουλεμάν κατασκευάζονται συνήθως από κράμα χάλυβα υψηλής ποιότητας ή άλλα υλικά με εξαιρετική αντοχή στη φθορά και φέρουσες ικανότητες.

Διαδικασία Παραγωγής:

Μηχανική Ακρίβειας:Τα εξαρτήματα των ρουλεμάν, συμπεριλαμβανομένων των εσωτερικών και εξωτερικών ράβδων, είναι κατεργασμένα με υψηλή ακρίβεια για να εξασφαλίζεται ομαλή περιστροφή και ελάχιστη τριβή.

Θερμική επεξεργασία:Τα εξαρτήματα των ρουλεμάν υποβάλλονται σε διεργασίες θερμικής επεξεργασίας, όπως ενανθράκωση και σβέση, για να αυξηθεί η σκληρότητα και η αντοχή τους στη φθορά.

Συνέλευση:Τα εξαρτήματα των ρουλεμάν συναρμολογούνται με μπάλες ή κυλίνδρους ακριβείας, διαχωριστές και λιπαντικά για να δημιουργήσουν το πλήρες συγκρότημα ρουλεμάν.

3. Σώμα τρυπήματος Tricone Bit:

Υλικό:Το σώμα του μύτη είναι συνήθως κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής ή άλλα ανθεκτικά υλικά.

Διαδικασία Παραγωγής:

Μηχανική κατεργασία:Το σώμα του μύτη υποβάλλεται σε διαδικασίες μηχανικής κατεργασίας για τη δημιουργία χώρων για την εισαγωγή κώνων και ρουλεμάν. Ο σχεδιασμός περιλαμβάνει κανάλια υγρών για κυκλοφορία λάσπης και έκπλυση μοσχευμάτων έξω από τη γεώτρηση.

Θερμική επεξεργασία:Παρόμοια με τους κώνους, το σώμα του μύτη υφίσταται διαδικασίες θερμικής επεξεργασίας για να ενισχύσει τη σκληρότητα και την αντοχή του.

Κοπή νήματος:Εάν το τρίκωνο μύτη έχει συνδέσεις με σπείρωμα, τα σπειρώματα κόβονται στο σώμα του μύτη χρησιμοποιώντας εξειδικευμένο εξοπλισμό. Τα νήματα εξασφαλίζουν τη σωστή προσάρτηση στο κορδόνι του τρυπανιού.

4. Τελική συναρμολόγηση:

Συναρμολόγηση εξαρτημάτων:Οι κώνοι, τα ρουλεμάν και το σώμα του μύτη συναρμολογούνται μαζί. Η σωστή ευθυγράμμιση και η σωστή εφαρμογή είναι ζωτικής σημασίας για την απόδοση του μιτ τρίκωνου.

Στεγανοποίηση:Τοποθετούνται στεγανοποιήσεις και δακτύλιοι Ο για να αποτρέπεται η είσοδος λάσπης και υπολειμμάτων στο συγκρότημα ρουλεμάν, διασφαλίζοντας ότι τα ρουλεμάν παραμένουν λιπασμένα και λειτουργικά κατά τη διάρκεια της διάτρησης.

Εξισορρόπηση:Το συναρμολογημένο Tricone Bit Drilling είναι ισορροπημένο για να ελαχιστοποιεί τους κραδασμούς και να εξασφαλίζει ομαλή περιστροφή κατά τη διάρκεια των εργασιών διάτρησης.
